全國首創！中鵬電氣與廣東電動合作開發智慧能源充電示范項目
發布時間：2022-01-31 點擊率：

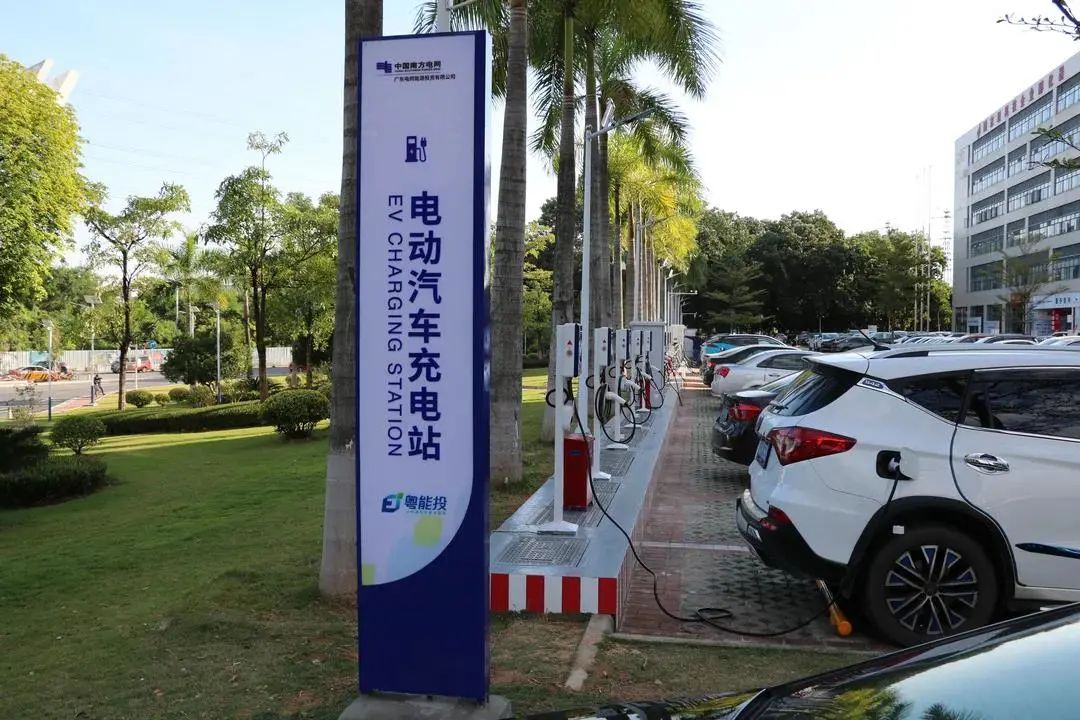

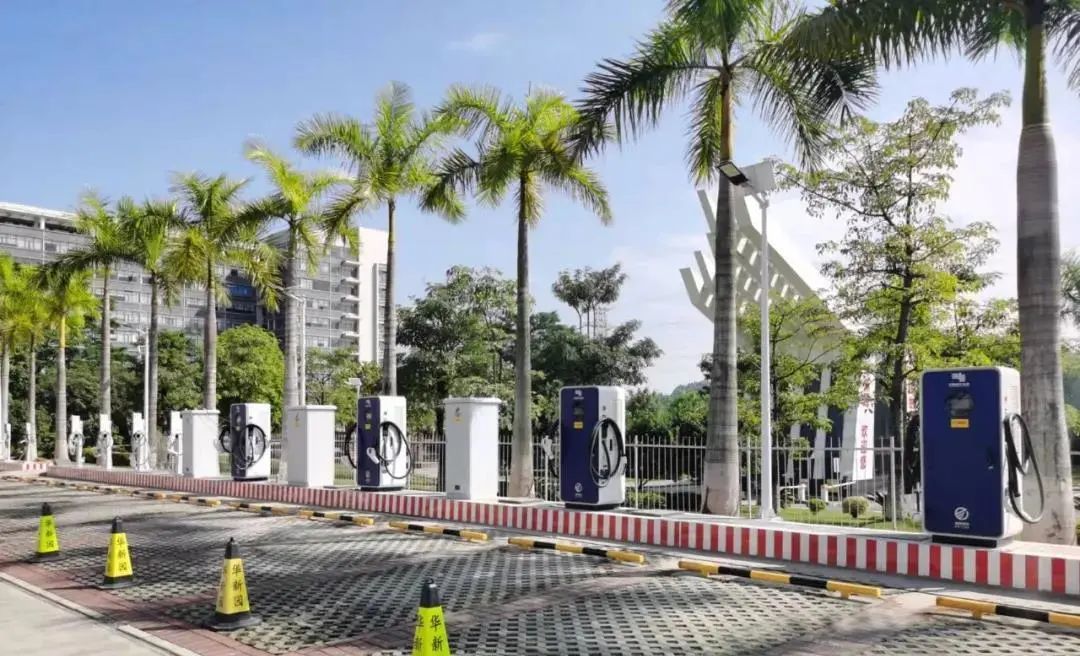

廣州黃埔華南新材料園公共充電站
1
智能運維
箱變通過一二次融合和集成化設計，實現充電站配電智能化
（中鵬智能調容箱變組網圖）
（中鵬智能調容箱變）
（主控終端顯示界面）
（“粵能投”后臺界面）
2
有載調容
通過變壓器有載調容技術，實現充電站輕載時的節能效果
（有載調容變壓器）
（分接開關控制器）
3
有序充電
對變壓器運行狀態進行監測，聯動能源網關，實現充電樁有序充電
4
電動汽車雙向充放電
廣州市黃埔區華南新材料園“有載調容+智能電房+有序充電+V2G技術”智慧能源充電站示范項目,于2021年10月順利投產。本項目由廣東電網電動汽車服務有限公司投資建設,由一臺630kVA有載調容變壓器(可調容量范圍為200kVA-630kVA)、5臺120kW雙槍充電樁、4臺15kW含V2G功能充電樁和20臺7kW交流充電樁組成,充電設備總容量800kW。

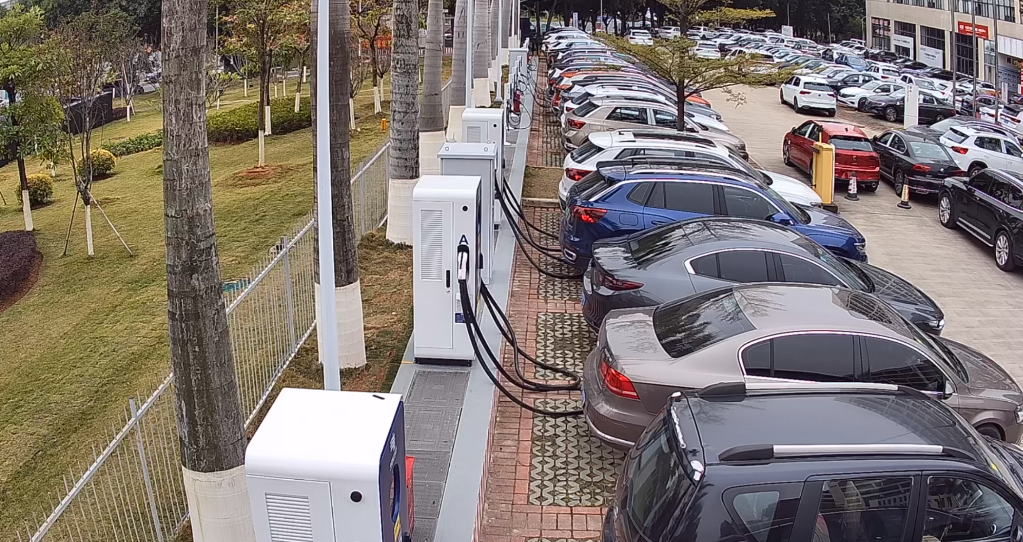

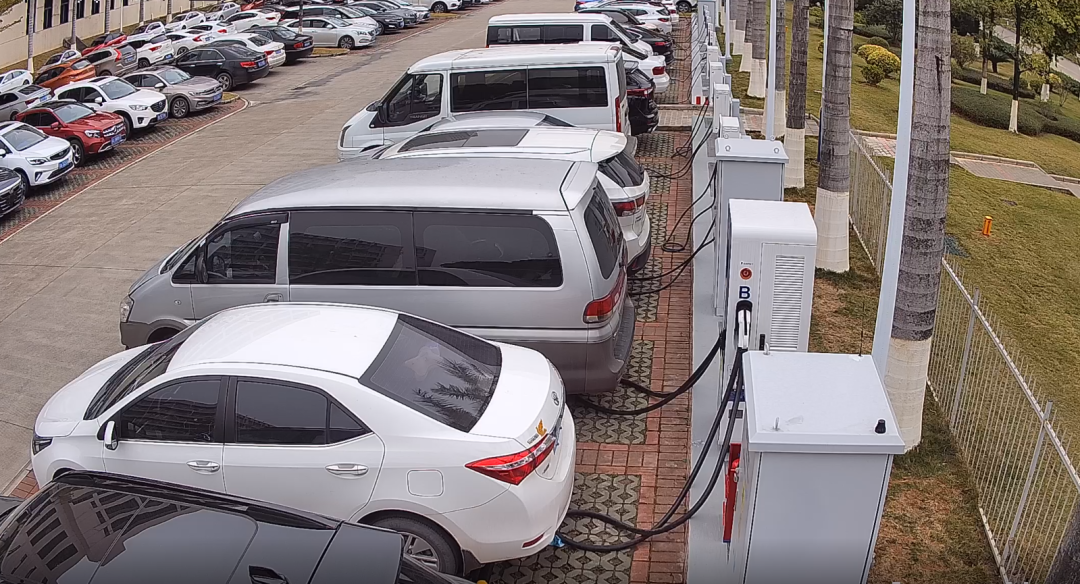

12月30日一早，伴隨上班早高峰的到來，位于廣州黃埔華南新材料園的公共充電站也開啟了忙碌的一天：一輛輛新能源車井然有序地駛入，車主拔槍、插電、掃碼啟動充電，為愛車補充能量。
該公共充電站是中鵬與廣東電動合作的首個試點項目，也是全國首個“有載調容+智能電房+有序充電”智慧能源充電站，項目創造性地采用智能電房系統的邊緣計算和多維數據分析與有序充電控制策略的聯動,對變壓器運行狀態、實時充電功率負載情況進行自動調控,兼顧充電效率的同時確保充電功率不超變壓器總容量,為電力負荷緊張地區充電設施配備提供全新的解決方案，服務新型電力系統建設。
項目同時支持“V2G”雙向充放電功能,基于解決城市大規模電動汽車充電行為可能帶來的電網負荷壓力，探求電動汽車與電網協同的有效路徑。
1
智能運維
箱變通過一二次融合和集成化設計，實現充電站配電智能化

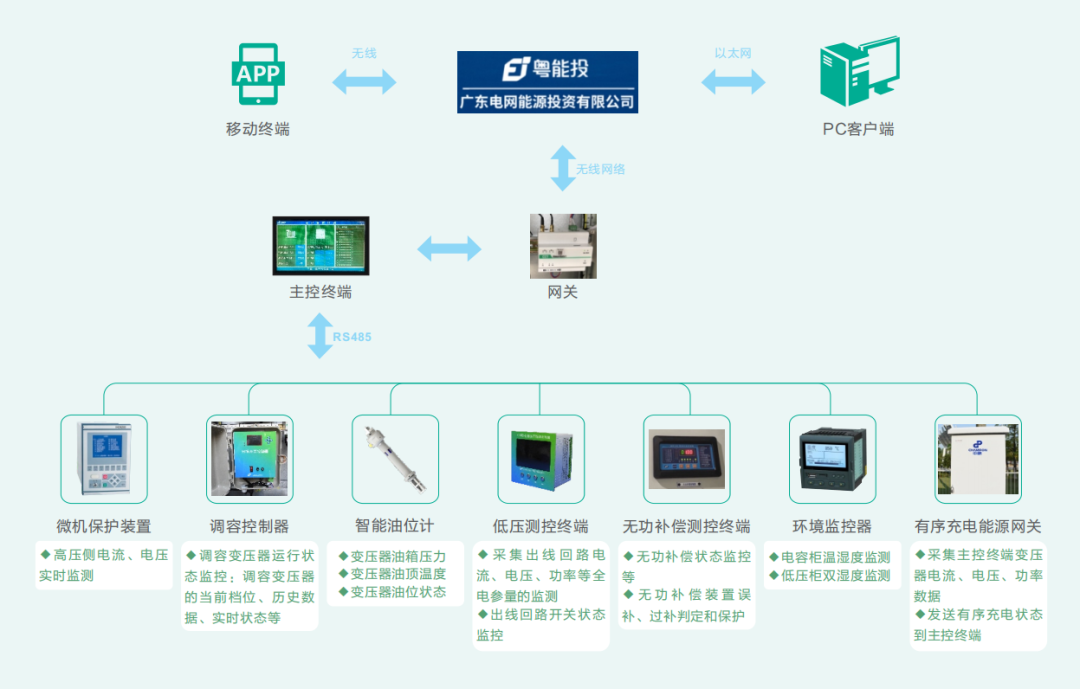

（中鵬智能調容箱變組網圖）
①箱變高壓部分內置溫濕度傳感器、電流和電壓互感器，實時采集高壓柜運行電參數和環境溫濕度；
②變壓器內置智能有載調容開關，油箱蓋采用中鵬自研的一體式智能油位計，實時采集變壓器運行電流、電壓、分接開關狀態及油溫、油壓、油位等信息參數。

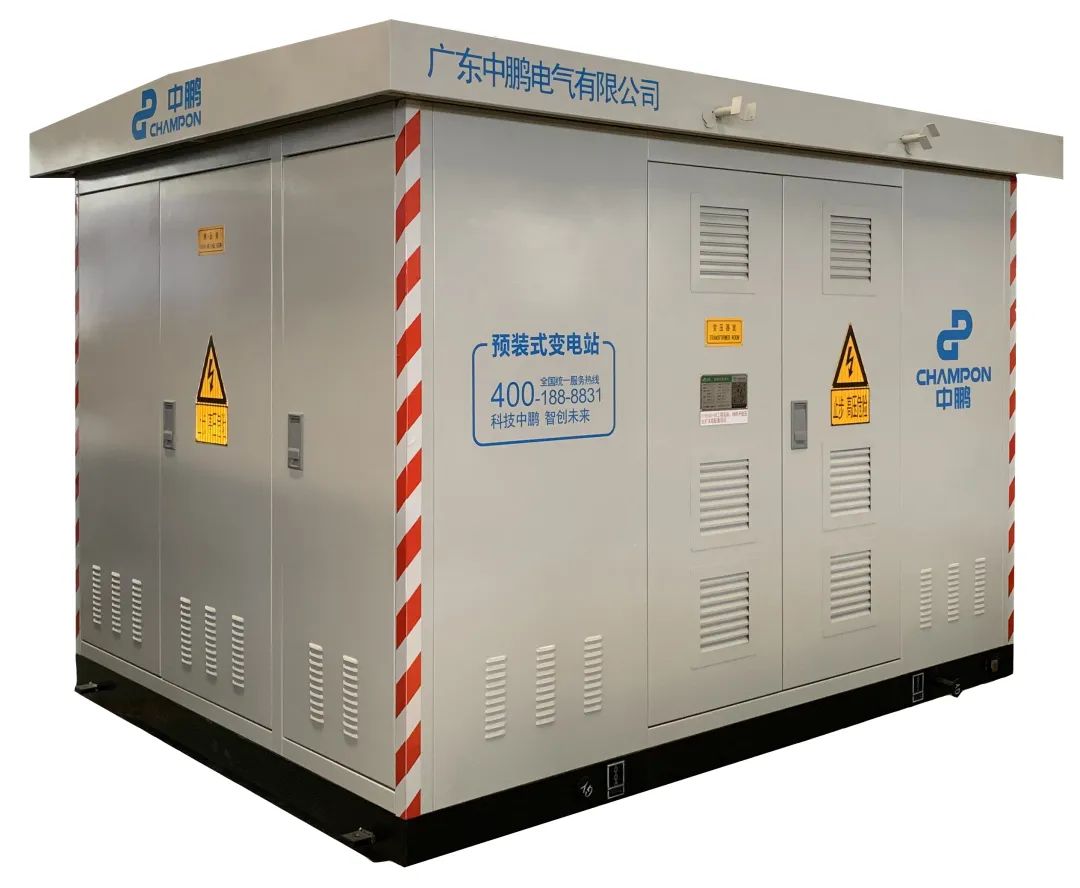

（中鵬智能調容箱變）
①低壓出線回路和無功補償柜內配置低壓回路測控終端，實現開關狀態和每個回路電流、電壓、諧波等參數的監測；低壓進線柜配置中鵬自研主控終端，是整個系統的核心：實時采集各智能模塊的數據后，進行專用的算法進行分析和處理，實現高、低壓線路電流、電壓、開關狀態、銅排溫度的監測；對變壓器油溫、油壓、油位和分接開關狀態進行監測，還可實現無功補償電容器投切狀態監控、充電樁反向送電的監測。
可自動識別變壓器過載、短路、超溫故障；無功補償電容過補、誤補問題；線路過壓、過流、三相不平衡、銅排溫度超標等故障；提供故障預報警和自主聯動保護，提升系統配電的安全性。
②主控終端通過10吋彩屏顯示系統的實時運行狀態，方便運維人員現場查看；也可通過網關將數據上傳廣東電動“粵能投”軟件管理平臺，實現遠程監控及智能運維。

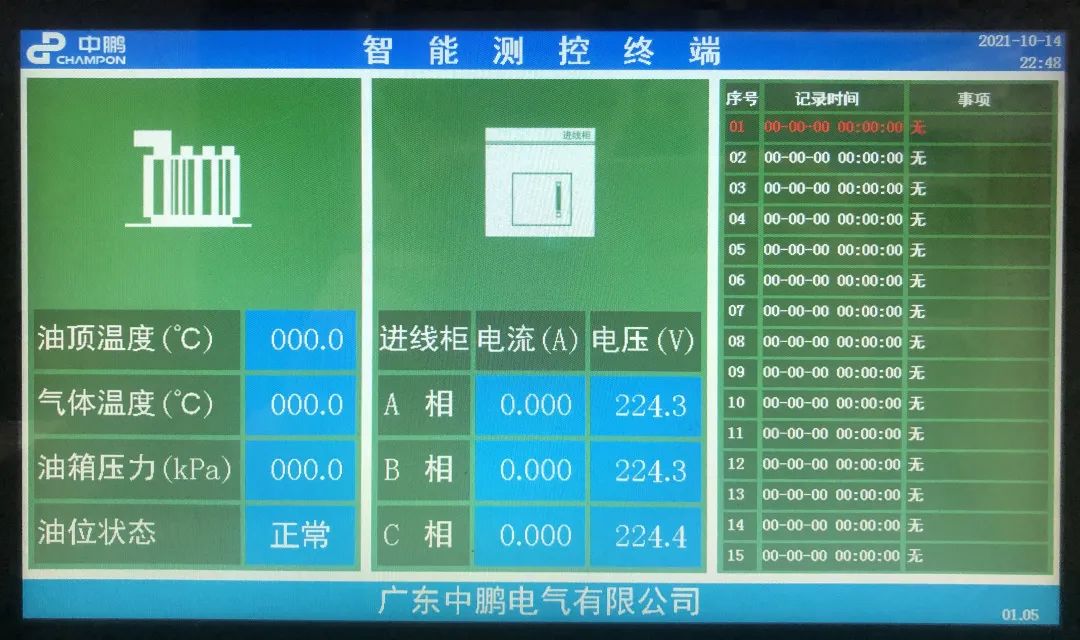

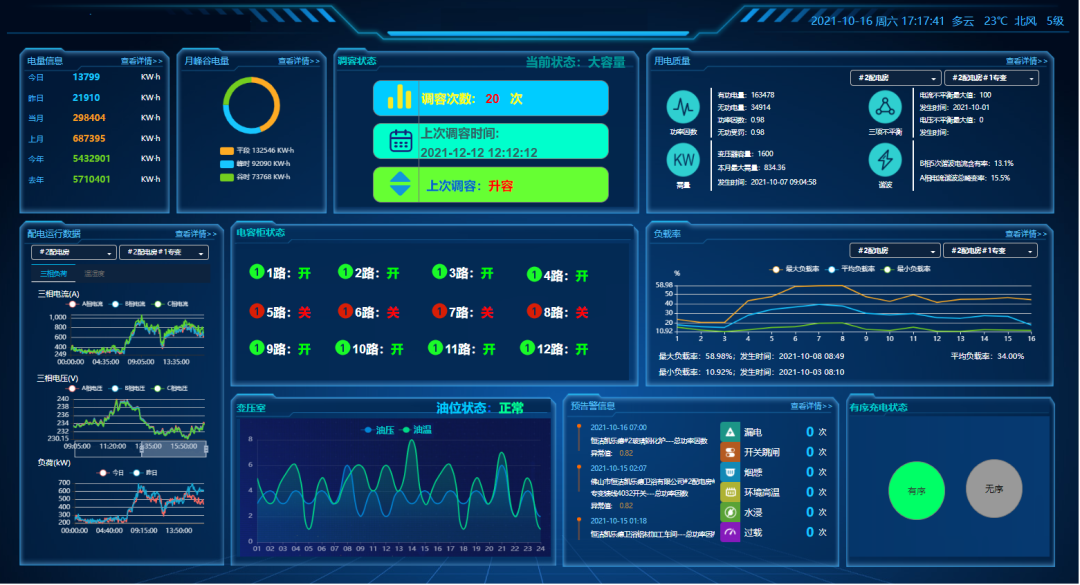

（主控終端顯示界面）
（“粵能投”后臺界面）
2
有載調容
通過變壓器有載調容技術，實現充電站輕載時的節能效果

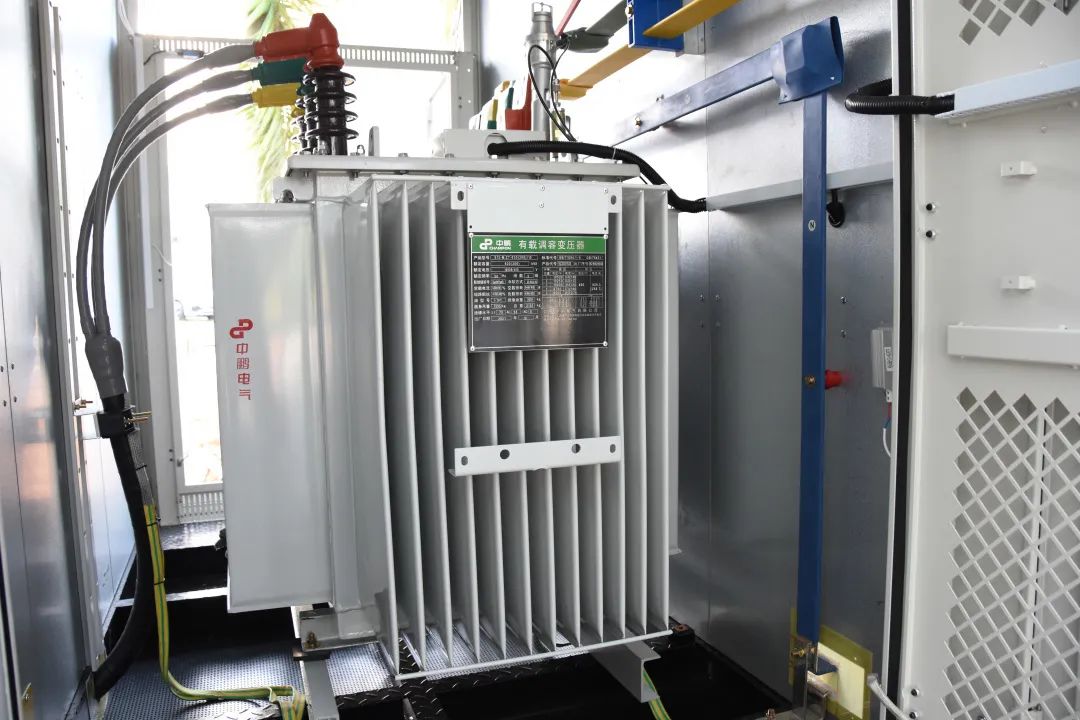

（有載調容變壓器）

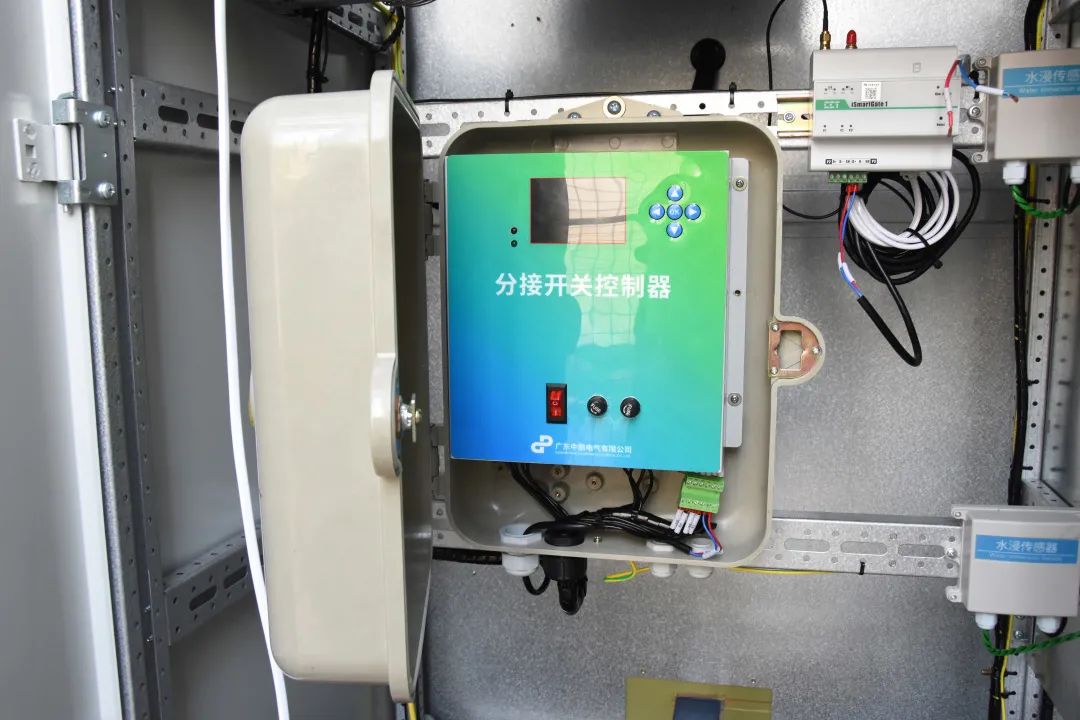

（分接開關控制器）
變壓器內置臥式有載調容分接開關，低壓進線柜內安裝分接開關控制器。在充電負荷較小時，自動將變壓器的容量從630kVA調整到200kVA工作，變壓器空載損耗降低到原來的1/3，節能效果顯著。當充電負荷增大時，變壓器又自動從小容量切換到大容量模式，保證可靠工作。
3
有序充電
對變壓器運行狀態進行監測，聯動能源網關，實現充電樁有序充電
①智慧充電站充電樁負荷總功率為800kW，變壓器的額定容量是630kVA。為避免變壓器過負荷運行，充電站配置南網電動公司的能源網關，與中鵬主控終端進行聯動，在主控終端監測到變壓器運行負荷接近容量極限時，能源網關自動調節充電樁輸出電流，實現充電樁有序充電。確保在發揮變壓器最大帶載能力的前提下，不會出現過載現象，同時又保證了充電樁的有效運行，避免造成過載停電的問題；
②中鵬主控終端內部集成有序充電功能，只要充電樁開放通信協議，也可以不配置能源網關，而直接與充電樁進行聯動，實現充電樁的有序充電，減少站場硬件的投入。
4
電動汽車雙向充放電
智慧充電站內4臺充電樁配置有V2G雙向充放電控制模塊，通過此裝置，在電動汽車電量有富余時，可以將電動汽車作為儲能設備，向站場進行反向供電，不僅為電動汽車的應用提供了一條新的盈利模式；也可以在高峰用電時，在一定程度上緩解電網在高峰用電時的壓力。
下一步，中鵬將繼續以滿足客戶需求為落腳地，支撐客戶打造一批批示范工程，爭做“雙碳”目標的踐行者，在助力構建以新能源為主體的新型電力系統的路上繼續前進！
