Transformador seco de resina con aislamiento de tipos SC(B)10, SC（B）11, SC（B）12, SC（B）13
- Seguridad: resistente al fuego, no contaminante, buen resistente a la corrosión, puede instalarlo directamente en el centro de carga.
- A prueba de humedad: con funcionamiento normal bajo 100% de humedad.
- Libre de mantenimiento: fácil de instalar y bajos costos operativos generales.
- Excelente rendimiento: de baja pérdida, de baja descarga parcial, de bajo nivel de ruido, de alta resistencia mecánica, fuerte resistencia al cortocircuito, fuerte capacidad de disipación de calor, puede funcionarse a 130% de carga nominal en condiciones de enfriamiento de aire forzado.
- Garantía de control de temperatura: está dispuesto con un completo sistema de control de protección de temperatura para brindar una protección confiable para el funcionamiento seguro del transformador. De acuerdo con el informe de operación de los productos que se han puesto en funcionamiento, el índice de confiabilidad de los productos ha alcanzado al nivel avanzado internacional.
- El producto se sirve ampliamente en sistemas de transmisión y transformación de energía, hoteles, restaurantes, edificios de gran altura, centros comerciales, estadios, plantas petroquímicas, subterráneos, estaciones, aeropuertos, plataformas de perforación mar adentro, etc.Sobre todo es adecuado para centros de carga y con requisitos especiales de protección contra incendios.
Detalles del producto
Descargar archivo
-

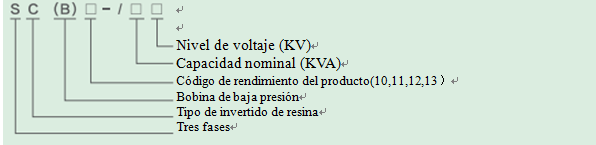

Modelo de producto
-
-
Características del producto
- Seguridad: resistente al fuego, no contaminante, buen resistente a la corrosión, puede instalarlo directamente en el centro de carga.
- A prueba de humedad: con funcionamiento normal bajo 100% de humedad.
- Libre de mantenimiento: fácil de instalar y bajos costos operativos generales.
- Excelente rendimiento: de baja pérdida, de baja descarga parcial, de bajo nivel de ruido, de alta resistencia mecánica, fuerte resistencia al cortocircuito, fuerte capacidad de disipación de calor, puede funcionarse a 130% de carga nominal en condiciones de enfriamiento de aire forzado.
- Garantía de control de temperatura: está dispuesto con un completo sistema de control de protección de temperatura para brindar una protección confiable para el funcionamiento seguro del transformador. De acuerdo con el informe de operación de los productos que se han puesto en funcionamiento, el índice de confiabilidad de los productos ha alcanzado al nivel avanzado internacional.
-
Condiciones de uso
- Altitud ≤1000m, -25 ° C ≤ Temperatura ambiente ≤40 ° C, tipo de interior. A los transformadores con enfriamiento automático de aire y por aire forzado, es necesario asegurarse de que el transformador tenga una buena capacidad de ventilación. Cuando se instala el transformador en un sótano u otro entorno con poca ventilación, se debe agregar los dispositivos de ventilación y de disipación de calor Los niveles de protección son IP00, IP20, IP23 y otros tipos.
- Cuando la altitud sea> 1000 metros o la temperatura ambiente sea superior a 40 ° C o inferior a -25 ° C, el producto se ajustará de acuerdo con los requisitos de GB1094.11 "Transformador de potencia Parte 11: Transformador de tipo seco".
-
Parámetros tecnicos
-
Parámetros técnicos del transformador de distribución de colada de resina serie SC(B)10-30～2500/1
-
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
190
710/760
4.0
50
270
1000/1070
80
370
1380/1480
100
400
1570/1690
125
470
1850/1980
160
540
2130/2280
200
±5 ±2×2.5
620
2530/2710
250
720
2760/2960
315
880
3470/3730
400
980
3990/4280
500
1160
4880/5230
630
1340
5880/6290
630
1300
5960/6400
6.0
800
1520
6960/7460
1000
1770
8130/8760
1250
2090
9690/10300
1600
2450
11700/12500
2000
3050
14400/15500
2500
3600
17100/18400
Nota: el valor de pérdida de carga se?alado encima de la línea diagonal en la tabla lo aplica para el grupo de conexión F（120℃） y el valor de pérdida de carga se?alado por debajo de la línea diagonal se aplica para el grupo de conexión H（145℃）Parámetros técnicos del transformador de distribución de colada de resina serie SC (B) 11-30 ～ 2500/10
-
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
170
710/760
4.0
50
240
1000/1070
80
330
1380/1480
100
360
1570/1690
125
420
1850/1980
160
480
2130/2280
200
±5 ±2×2.5
550
2530/2710
250
640
2760/2960
315
790
3470/3730
400
880
3990/4280
500
1040
4880/5230
630
1200
5880/6290
630
1170
5960/6400
6.0
800
1360
6960/7460
1000
1590
8130/8760
1250
1880
9690/10300
1600
2200
11700/12500
2000
2740
14400/15500
2500
3240
17100/18400
Nota: el valor de pérdida de carga se?alado encima de la línea diagonal en la tabla lo aplica para el grupo de conexión F（120℃） y el valor de pérdida de carga se?alado por debajo de la línea diagonal se aplica para el grupo de conexión H（145℃）
Parámetros técnicos del transformador de distribución de colada de resina serie SC(B)12-30～2500/10 -
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
150
710/760
4.0
50
215
1000/1070
80
295
1380/1480
100
320
1570/1690
125
375
1850/1980
160
430
2130/2280
200
±5 ±2×2.5
495
2530/2710
250
575
2760/2960
315
705
3470/3730
400
785
3990/4280
500
930
4880/5230
630
1070
5880/6290
630
1040
5960/6400
6.0
800
1210
6960/7460
1000
1410
8130/8760
1250
16701
9690/10300
1600
1960
11700/12500
2000
2440
14400/15500
2500
2880
17100/18400
Nota: el valor de pérdida de carga se?alado encima de la línea diagonal en la tabla lo aplica para el grupo de conexión F（120℃） y el valor de pérdida de carga se?alado por debajo de la línea diagonal se aplica para el grupo de conexión H（145℃）Parámetros técnicos del transformador de distribución de colada de resina serie SC(B)13-30～2500/10
-
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
135
640/685
4.0
50
195
900/965
80
265
1240/1330
100
290
1410/1520
125
340
1660/1780
160
385
1910/2050
200
±5 ±2×2.5
445
2270/2440
250
515
2480/2660
315
635
3120/3350
400
705
3590/3850
500
835
4390/4700
630
965
5290/5660
630
935
5360/5760
6.0
800
1090
6260/6710
1000
1270
7310/7880
1250
1500
8720/9330
1600
1760
10500/11300
2000
2190
13000/14000
2500
2590
15400/16600
Nota: el valor de pérdida de carga se?alado encima de la línea diagonal en la tabla lo aplica para el grupo de conexión F（120℃） y el valor de pérdida de carga se?alado por debajo de la línea diagonal se aplica para el grupo de conexión H（145℃）
