Transformador de regulación de tensión en carga y amplio rango
- Regular automática la tensión y mejorando la calidad de la tensión: la detección en tiempo real de la tensión de la línea, de acuerdo con la lógica y el algoritmo predeterminados, según las fluctuaciones de la tensión de la línea, controla el cambiador de tomas para realizar la regulación automática de la tensión del transformador.
- Ajusta automáticamente la capacidad, ahorrar energía y reducir el consumo: detección en tiempo real de la corriente en la línea, identificación automática de si el transformador es ligero o de alto rendimiento, según la lógica y el algoritmo predeterminados, el ajuste de la capacidad del transformador se completa en 40 ms; en el archivo de peque?a capacidad, la pérdida en carga vacía se reduce considerablemente Para lograr el propósito de ahorro de energía y reducción de consumo.
- Función "Tres mandos": comparte con la comunicación inalámbrica GPRS y la comunicación serie RS485, realizando el monitoreo remoto del estado de funcionamiento del transformador, visualiza y modifica los valores de los parámetros, etc., realiza la interfazbuena la automatización del área de red de distribución.
- Hombre-máquina con : controlador con pantalla LCD con exhibición en su idioma, dispone en su interior el módulo WIFI incorporado hacen que sea conveniente para el personal de mantenimiento verificar constantemente e ininterrumpidamente el estado de funcionamiento del transformador a través de la pantalla LCD o la aplicación móvil, y mejorar la eficiencia de mantenimiento.
- De dise?o miniaturizado, de tama?o peque?o e instalación fácil : el cambiador de tomas con carga se aprovecha de una estructura combinada para realizar el dise?o de miniaturización, el interruptor está integrado en la posición horizontal, no dispone cámara de aceite independiente,con extinción de arco dentro el tubo de vacío, de la estructura simple. El transformador es compacto y fácil de instalar.
- Larga vida libre del mantenimiento: no se requiere filtración de aceite durante la operación, no se requiere un mantenimiento regular, la vida útil del cambiador de tomas alcanza 50,000 veces y la vida mecánica alcanza 100,000 veces.
- Es adecuado para el área de las subestaciones y de distribución con baja tasa en confirmidad del voltaje y cib largo período en que se ocupa la carga vacía o ligera
Detalles del producto
Descargar archivo
-

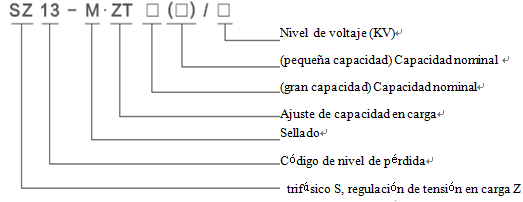

Modelo de producto
-
Ejemplo: SZ13-M ? ZT-400 (125) / 10, que significa un transformador de distribución de regulación de tensión en carga con amplio rango de trifásico, sumergido en aceite, autoenfriamiento, doble devanado, código de nivel de pérdida "13", totalmente sellado, de gran capacidad 400kVA, de peque?a capacidad 125kVA, con voltaje nominal de 10kV.
-
-
Características del producto
- Regular automática la tensión y mejorando la calidad de la tensión: la detección en tiempo real de la tensión de la línea, de acuerdo con la lógica y el algoritmo predeterminados, según las fluctuaciones de la tensión de la línea, controla el cambiador de tomas para realizar la regulación automática de la tensión del transformador.
- Ajusta automáticamente la capacidad, ahorrar energía y reducir el consumo: detección en tiempo real de la corriente en la línea, identificación automática de si el transformador es ligero o de alto rendimiento, según la lógica y el algoritmo predeterminados, el ajuste de la capacidad del transformador se completa en 40 ms; en el archivo de peque?a capacidad, la pérdida en carga vacía se reduce considerablemente Para lograr el propósito de ahorro de energía y reducción de consumo.
- Función "Tres mandos": comparte con la comunicación inalámbrica GPRS y la comunicación serie RS485, realizando el monitoreo remoto del estado de funcionamiento del transformador, visualiza y modifica los valores de los parámetros, etc., realiza la interfazbuena la automatización del área de red de distribución.
- Hombre-máquina con : controlador con pantalla LCD con exhibición en su idioma, dispone en su interior el módulo WIFI incorporado hacen que sea conveniente para el personal de mantenimiento verificar constantemente e ininterrumpidamente el estado de funcionamiento del transformador a través de la pantalla LCD o la aplicación móvil, y mejorar la eficiencia de mantenimiento.
- De dise?o miniaturizado, de tama?o peque?o e instalación fácil : el cambiador de tomas con carga se aprovecha de una estructura combinada para realizar el dise?o de miniaturización, el interruptor está integrado en la posición horizontal, no dispone cámara de aceite independiente,con extinción de arco dentro el tubo de vacío, de la estructura simple. El transformador es compacto y fácil de instalar.
- Larga vida libre del mantenimiento: no se requiere filtración de aceite durante la operación, no se requiere un mantenimiento regular, la vida útil del cambiador de tomas alcanza 50,000 veces y la vida mecánica alcanza 100,000 veces.
-
-
Condiciones de uso
- Uso interior o exterior con una altitud de no más de 1000 m.
-
Temperatura ambiente máxima + 40 ° C temperatura media diaria máxima + 30 °C
-
Temperatura media anual máxima +20 ° C temperatura mínima -25 °C
-
Parámetros tecnicos
Capacidad nominal
（kVA）
Alta presión
（kV）
Rango de cambiador de tomas de alto voltaje
（%）
Baja presión（kV）
Signos de grupo de unión
Pérdida en carga vacía（W）
Pérdida de carga
（W）
Impedancia de cortocircuito
（%）
corriente en carga vacía
（%）
100（30）
10
10.5
±5
0.4
Dyn11（Yyn0）
150(80)
1580(600)
4.0
1.1（0.6）
200（63）
240（110）
2730（1040）
1.0（0.5）
400（125）
410（170）
4520（1800）
0.8.（0.4）
500（160）
480（200）
5410（2220）
0.8（0.4）
630（200）
570（240）
6200（2600）
4.5
0.6（0.3）
Nota 1: son de los parámetros de peque?a capacidad los cuales se?alados dentro paréntesis .
Nota 2: el usuario debe negociar con el fabricante sobre otros grupos de conexión y los parámetros técnicos correspondientes que no son parámetros preferidos, .
-
Transformadores pueden operar bajo condiciones especiales que designan por clientes.
-
